Бифиляр Тесла (резонатор)

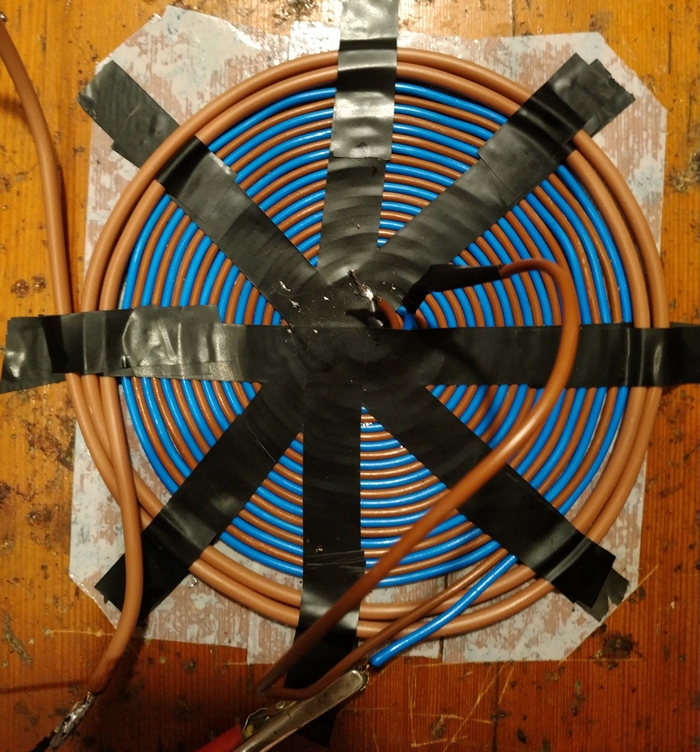

Для опыта использовалась плоская спиральная бифилярная катушка Тесла, где взял два провода от удлинителя 10 А или 15 А, точно не помню, длиною примерно метра 3..4 каждый, разделал их и мотал два вместе провода рядом (бифилярная обмотка Тесла называется), обмотки между собой соединены последовательно. Первичную обмотку (индуктор) сделал с внешней стороны, два витка более толстым проводом, на рис.1. это коричневый внешний провод. Катушка приклеена к деревянному столу на двухсторонний скотч, сверху витки закреплены черной изолентой, что, естественно, увеличивает внешнюю емкость катушки. Заземление подключалось к внешнему выводу вторичной обмотки (на рис.1. виден крокодил), высоковольтный конец находился в середине, ни к чему не подключенный, чтобы давал наибольший потенциал.
У центра катушки был расположен измерительный щуп осциллографа, с прикрепленной железной пластиной для измерения напряжения на выходе катушки (в воздухе), чтобы минимально влиять емкостью щупа на измерения, не добавляя внешней емкости вторичной катушке. Сопротивление для измерения тока (Rш) в индукторе использовалось типа ППБ-25 c намоткой на бочонок, чтобы индуктивность нихрома компенсировать на высоких частотах, чтобы точно отображать высокочастотные токи.

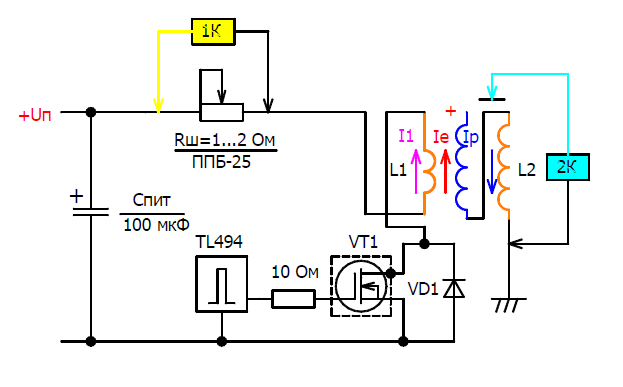

Осциллограф использовался Hantek DSO5102P, без заземления корпуса, в розетке заземляющий провод отключен, чтобы не создавать лишних цепей для движения электричества в землю, в схеме использовалось отдельное заземление от щитка в квартире (отдельным проводом), подключенное к вторичной катушке. Ниже приведена схема измерения. На рис.2. выводы обмоток показаны так, как они были расположены в реальности и обозначены реальными цветами обмоток.

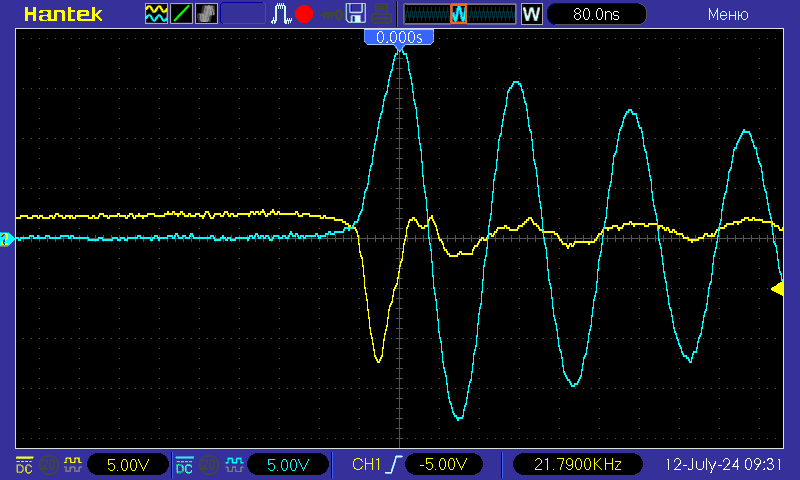

Сначала ток разгоняется линейно в индукторе, как в обычной индуктивности, энергия запасается в первичной обмотке L1 (индуктор) в виде тока, затем транзистор VT1 резко отключается и ток тормозится (I1), затем мы видим обратный импульс тока в индукторе, много выше, чем ток до отключения, что, на мой взгляд, объясняется волновым эффектом в индукторе, когда энергия формирует короткий, но высокий обратный импульс тока, который возвращает энергию в источник. Ниже на рис.4. показан увеличено момент отключения.
Как видим, напряжение и ток растут одновременно в обратном импульсе, при этом токи в обмотках идут в противоположных направлениях, что объясняю сбалансированностью вторичной обмотки или волновым эффектом, вторичная обмотка повторяет ток индуктора, копирует за счет энергии среды или системы нулевой точки, где во вторичной цепи текут сбалансированные электронно-позитронные токи (встречно Ie и Ip, показаны на рис.2) или можно сказать образуется стоячая волна, что энергию первичной обмотки не забирает, в идеале. В реальности же есть внешняя емкость вторичной обмотки, возникающая через каркас катушки, замыкающая цепь, создавая потребление и влияние вторичной обмотки на первичную, т.к. это разбалансирует электричество.
Когда ток начинает спадать в первичной обмотке (на желтом графике, рис.4), то напряжение продолжает расти дальше на выходной обмотке, так как ток продолжает двигаться в том же направлении во вторичной цепи, при этом напряжение растет, а значит, энергия преумножается, за счет эффекта сложения, где опять же энергия среды задействуется. Поэтому напряжение достигает удвоенного значения на выходе. И как видим, в итоге энергия возвращается в источник в виде импульса тока и на выходе получаем импульс напряжения, который затем затухает в обмотке затухающими колебаниями.

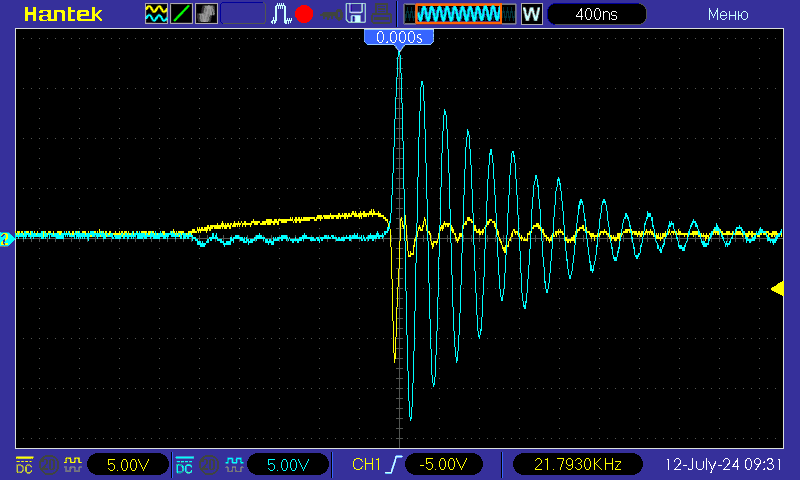

Причем, заметьте, затухающие колебания во вторичной обмотке почти не влияют на индуктор, хотя не полностью, так как все же видим небольшие колебания тока (желтый луч осциллографа, рис.3), что связано с внешней емкостью вторичной обмотки, поэтому, чтобы это влияние минимизировать было бы лучше мотать вторичную обмотку на деревянном каркасе из деревянных реек, как делал это Н. Тесла, он явно понимал, как это работает)
На самом деле бифиляр Н. Тесла ничем не отличается от обычной спиральной катушки, разве, что повышенная собственная емкость катушки, за счет сбалансированных электронно-позитронных токов в катушке позволяет получать больше тока, а значит и энергии, чем обычная катушка, а так же это позволяет понижать частоту резонанса. По сути, такая система есть обычный резонатор, где работает волновой эффект, энергия может копироваться от источника и усиливаться за счет резонанса или энергии эфира. И чем меньше внешняя емкость вторичной обмотки, тем лучше выражен волновой эффект и лучше сбалансированы токи. В идеале, такая системе не потребляет энергию источника, но на практике за счет внешней емкости возникает разбалансированность электронно-позитронного тока и это создает потребление энергии, а так же нагрев. Уверен, что при полной сбалансированности электронно-позитронного тока мы этого тока по шунту не увидим, это можно назвать чистым напряжением в катушке, в виде бифилярного встречного электроно-позитронного тока, поэтому не увидим и тепловых потерь, как это происходит в постоянных магнитах и сердечниках, где токи в доменах сердечника максимально сбалансированы и поэтому за счет среды поддерживаются и усиливаются.
Если во вторичной обмотке подключить заземление к центру вторичной катушки, то получим напряжение на внешней стороне катушки, там, где находится индуктор, поэтому схема не так эффективна, дает меньшее напряжение, так как индуктор образует внешнюю емкость, забирая напряжение и энергию резонатора, уменьшая волновой эффект, за счет создания внешней емкости катушки.

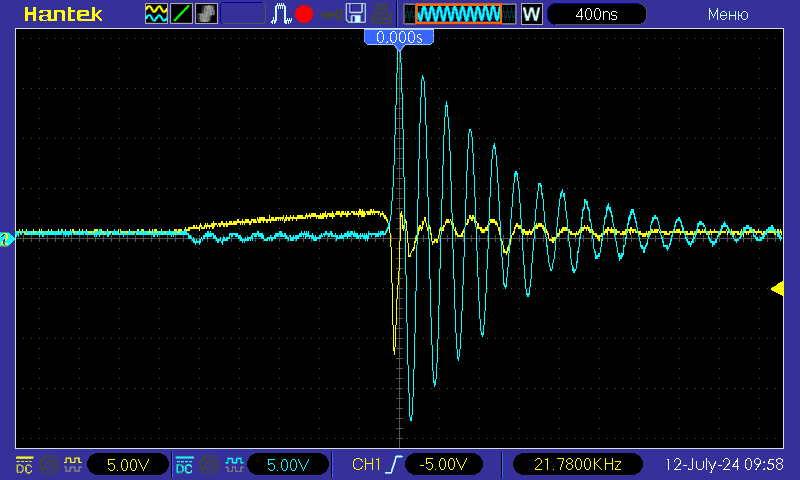

Если подключить заземление к другой (коричневой) катушке, как на рис.5 показано…
То ничего не меняется, получаю тоже плюсовой импульс на вторичной обмотке.

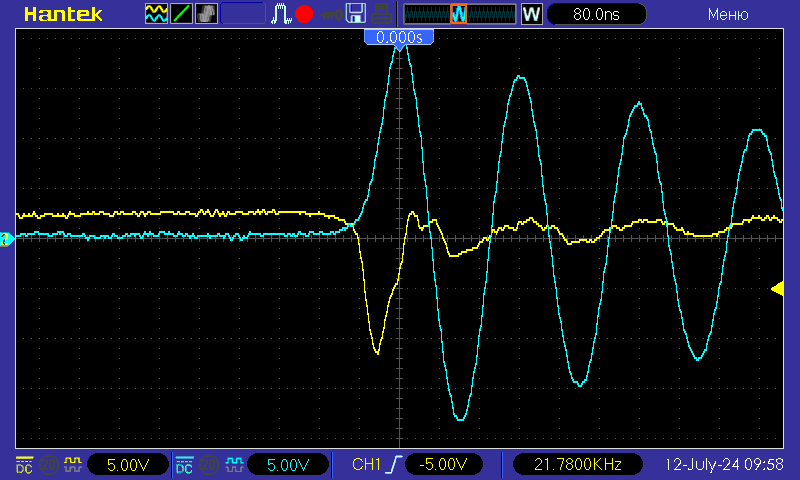

Ниже так же показан импульс увеличено.
А это очень странно, так как в LC контуре у меня получалось обратное напряжение на щупе осциллографа, если в катушке плюс, то на пластине щупа был минус. При этом, если откинуть желтый канал, то ничего не меняется. А это объяснить можно только тем, что в бифилярной обмотке Тесла доминирует позитронный ток Ip и поэтому излучаемое электрическое поле катушки приобретает вид ударной волны, где диэлектрик (воздух) ускоряет движение положительных зарядов, поэтому на пластине щупа, на голубом графике видим плюсовое напряжение. А это значит, что такая катушка генерирует минусовую или разряженную энергию в пространстве!
В данном опыте резонанс не использовался для усиления накопленной энергии, катушка маленькая и поэтому частота резонанса катушки получилась сильна высокая для генератора, примерно в районе 4,1 МГц по рис.7, т.к. период колебаний составил 3х80 нс=240 нс. Но, тем не менее, анализ этого простого опыта показывает, что резонатор- это отличный инструмент природы для накопления и усиления энергии. И плюс источник ударного электрического поля.
Данный вид бифилярной катушки используется в катушках Мишина для лечебных целей, видимо по той причине, что в такой системе доминируют позитронные токи, которые создают ударное (ускоряющее и разряженное) электрическое поле в пространстве. Где частота катушки обычно достигает 200…300 кГц, но всё же система таких катушек имеет относительно большую внешнюю емкость, за счет корпуса катушек из залитого пластика, что усиливает дисбаланс тока. Возможно, было бы лучше корпус делать из дерева, чтобы уменьшать потери энергии в системе, чтобы лучше балансировать полярности тока. Но тогда должна уменьшиться позитронная компонента, поэтому вопрос открытый, чем лечит катушка Мишина, позитронным излучением или скалярным, полностью сбалансированным видом электричества.
Есть вариант использовать позитронное излучение такой катушки для получения эффекта антигравитации, видимо, Хатчинсон именно так и делал, только использовал две катушки Тесла, чтобы закрутить в пространстве тор-вихри из позитронной энергии, которые и создают разряжение пространства внутри тела, поэтому тело как бы всплывает, по закону Архимеда, выталкивается окружающим давлением эфира.
По началу, кажется, что мы можем использовать позитронное электрическое поле такой катушки для получения энергии, путем зарядки проводящей пластины в поле катушки, подключенной на землю через нагрузку. Но на опыте такая система разряжает катушку, я это объясняю тем, что в нагрузке возникает электронный ток и он обратным излучением начинает усиливать электронный ток катушки, что её разряжает, так как не дает образовываться обратному позитронному полю в катушке, забирая прямой поток на себя. Чтобы этот способ сработал необходимо, чтобы в нагрузке тоже двигался позитронный ток… тогда нагрузка еще должна усиливать катушку, но как это реализовать, пока не знаю. Возможно, решением для этого способа является использовать катушку без заземления, с симметричными полюсами относительно индуктора, тогда электронная энергия, уходящая в нагрузку, будет тут же усиливать вторую позитронную полярность в катушке, т.е. это будет система, работающая на скалярной энергии, полностью сбалансированной, где среда будет работать, заряжая нагрузку.
Проверить какую энергию излучает катушка очень просто, для этого необходимо рядом расположить щуп осциллографа, с расположенной на нём небольшой металлической пластины для улавливания электрического поля катушки, если имея в катушке плюсовое напряжение мы видим на щупе тоже плюсовое напряжение, значит, в катушке преобладает позитронное поле и токи. Если же напряжение инвертируется, т.е. плюс становится минусом, значит, в катушке движутся электронные токи.

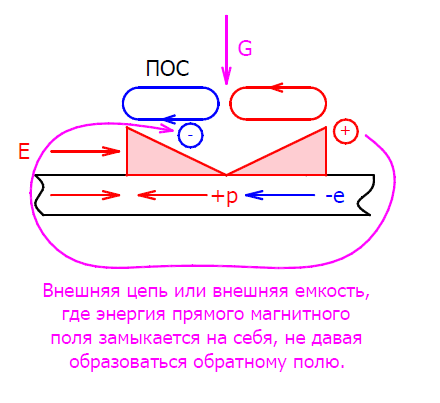

Что касается вопроса, почему в такой катушке доминируют позитронные токи, то мне думается, что причина в том, что когда образуется сначала прямое электронное магнитное поле (красное поле на рис.8), потом закручивается обратное позитронное (синим цветом показано на рис.8), где энергия закручивается по восьмерке и среда G втекает в катушку в нулевой точке, создавая одну полярность напряжения, где в позитронном поле реализуется положительная обратная связь (ПОС). А внешняя цепь или емкостная связь просто не дает обратному полю образоваться и реализовать систему нулевой точки, поэтому энергия вытягивается из источника по закону сохранения энергии или закону кармы.
Система преумножения, где энергия движется по восьмерке, когда задействует энергию среды, за счет работы полярной системы сил. Поэтому, пока напряжение распространяется в цепи, пока цепь не замкнута, происходит копирование энергии, где движутся сбалансированные электронно-позитронные токи, но после того, как цепь замкнулась, баланс полярных сил нарушается и возникает потребление энергии источника.
