Катушка на холодном токе
В данной схеме, как мне думается в катушке формируется позитронное или ударное поле. При подкачке импульса в катушке возникает так же позитронный ток, поэтому такая система генерирует позитронное поле. Для работы схемы требуется заземление. Увеличение длины подключения заземления приводит к нагреву транизстора, поэтому лучше иметь заземление возможно короткое.

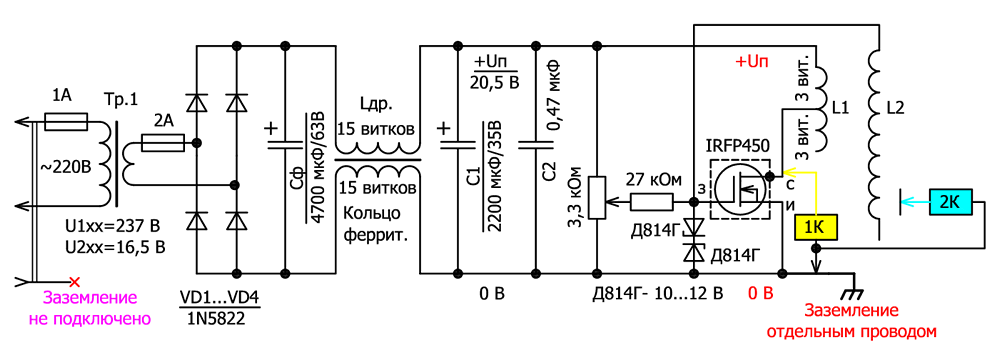

Схема управления стандартная на мощном МОП транзисторе, на схеме IRFP450 обозначен, если есть IRFP460 ещё лучше, он мощнее, меньше сопротивление сток-исток. Схема взята от качера, выбрана самая эффективная и стабильная, из разных вариантов. Ниже окончательный вариант.
Трансформатор (Тр.1) выдает на холостую 16,5 В, при напряжении сети 237 В (повышенное в квартире). На 220 В значит должно быть 15,3 В (без нагрузки). Напряжение питание +Uп= 19…20 В, на практике оптимальное для данной схемы.
Транзистор размещается на радиаторе, при правильной настройке и заземлении нагрев транзистора еле заметный (чуть теплый), даже при длительной работе, но лучше, чтобы был, на всякий случай. Важно выполнить заземление отдельным проводом, максимально коротким проводом, на батарею или домашний электрощиток. Если делать через заземляющий провод розетки, то схема (транзистор) начинает греться!
Напряжение питания после выпрямителя составило при работе +Uп= 20,5 В (при питании от сети 237 В). Выпрямительные диоды VD1…VD4 использовал с барьером Шотки (1N5822), какие были, плюс данных диодов низкое падение напряжения и ВЧ. Диоды можно заменить на другие, например, подходят советские 2Д202В. Фильтр Lдр на ферритовом кольце использовал, в принципе любой подходящий (см. фото ниже), провод эмалированный сечением 0,5 мм и выше.
Использование блока питания от ноутбука плохо сказывается на работе схемы, транзистор начинает нагреваться, даже при отдельном заземляющем проводе, появляются горячие токи, поэтому от импульсного блока питания отказался, несмотря на то, что напряжение стабильное и оптимальное 19..20 В для данной схемы!

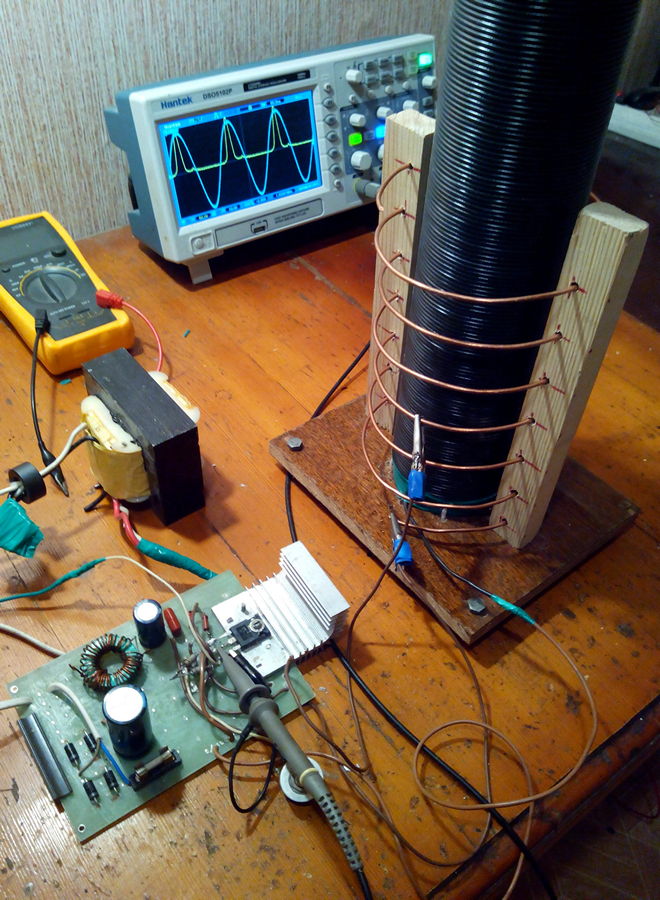

Индуктор 6 витков толстого медного одножильного оголенного провода сечением 2…3 и более мм. Не принципиально, чем больше сечение провода, понятно тем лучше. Расстояние между соседними витками индуктора 2…3 см. Расстояние обмотки индуктора до вторичной катушки тоже от 2 до 3 см. Индуктор находится внизу вторичной катушки, как у обычной катушки или трансформатора Тесла. Закрепить индуктор (L1) можно с помощью деревянных дощечек, как удобно. Я просверливаю отверстия в дереве и через них пропускаю обмотку индуктора. Палочки креплю к основанию, на котором находится катушка с помощью шурупов. Ниже на фотографии показана катушка и индуктор при настройке.
Вторичная катушка L2, точнее картонная труба крепится к деревянному основанию веревками синтетическими (бельевыми). На фото ниже тоже видно. У основания три ножки для устойчивости, выполненные из обычных болтиков.
Намотка как видно по фото на индукторе (L1) если смотреть сверху по часовой стрелке, вторичная обмотка (L2) намотана в том же направлении. Не знаю, влияет или нет, но решил, что лучше, чтобы намотки совпадали, чтобы продольная сила индуктора, вызванная длиной хода витка тоже работала.
Вторичная обмотка намотана на картонной трубе диаметром 7,8 см, можно, конечно другую толщину трубы использовать, лучше использовать картонную трубу с минимальной собственной емкостью. В данном случае важно иметь трубу с меньшей собственной емкостью, потому как общая емкость создает сдвиг тока и напряжения в катушке.
Для получения ударного тока в импульсе важно иметь плавное изменение скорости движения энергии вдоль вторичной катушки, чтобы получить аналог спирали. Если мы подкачиваем катушку в момент, когда напряжение на выходе вторички минимально, то получаем горячий ток, искры, стриммеры на верху катушки, всё как обычно. Если попадаем импульсом в максимум напряжения, то возникают условия для создания ударного тока, проще говоря, скорость импульса в катушке увеличивается к краю вторичной обмотки и поэтому получаем ударную волну или холодное электричество или же я его называю позитронное. Так происходит от того, что обратная реакция среды или эдс разворачивается в прямом направлении. Поэтому падает потребление в первичной обмотке, транзистор становится холодным. По шунту позитронный ток выглядит обратно обычному, потому как двигаются положительные заряды, при росте напряжения. Обратно двигаются электроны, поэтому имеем в L2 совпадение по фазе (времени) тока и напряжения на катушке.
Катушку L2 мотаю одножильным медным проводом в пвх изоляции, сечение проводника 1 мм, длина намотки на трубе составила 61,7 см. Измерил 30 витков составляет 7,5 см длины на катушке. Получили через пропорцию около 247 витков в катушке, итого длина провода составила примерно 60 м 52 см.
Длину провода L2 нужно делать примерно такую же, если хотите получить такие же параметры системы и провод такой же желательно. Провод обычный, монтажный, продается в магазине. Думаю, можно делать проводом с эмалевой изоляцией, меньшего диаметра (см. видео ниже)…

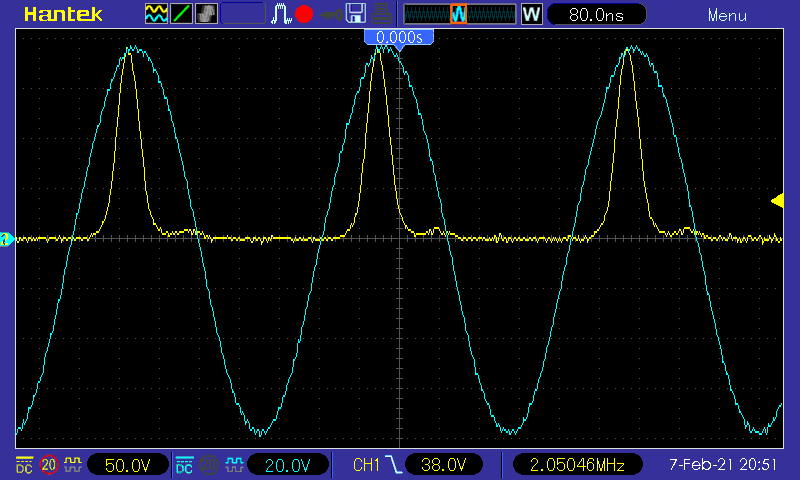

Индуктор с отводом от середины делаю (см. фото выше), так лучше схема работает, стабильнее. Одна половина (верхняя) висит в воздухе. Можно использовать крокодилы для подключения к индуктору схемы управления, чтобы найти максимальное напряжение и стабильную работу системы (нужно получить одиночный импульс в индукторе и его попадание в максимум напряжения). Поэтому лучше использовать осциллограф для настройки. И получаю в итоге график как показано ниже. Голубым показано напряжение возле вторичной катушки (в воздухе) к катушке цеплять не нужно, убьёте осциллограф! Щуп осциллографа (голубой график) помещается не далеко от ВВ обмотки, можно фольгу прицепить к нему, емкость, для увеличения напряжения. Жёлтый график показывает напряжение на индукторе или первичной обмотке трансформатора. Полярность подключения индуктора, как показано выше на рисунке (см. схему), нижний крокодил это +Uп, верхний крокодил идет на сток «с» транзистора, иначе схема не запустится. Схема осуществляет автоматическую подстройку в резонанс индуктора (L1) и вторичной (L2) обмотки.
Осциллограф использовал Hantek DSO5102P, корпус осциллографа через вилку питания не был подключен к заземлению (в розетке нет заземляющего провода), земля используется отдельным проводом, как показано на схеме выше, подключена на минус питания «О В». Использовать заземление в розетке не рекомендую, это приводит к нагреву транзистора, нужно отдельное заземление, желательно как можно прямее, лучше использовать толстый медный провод, но можно провод от катушки L2 1..2 метра. Ниже на фотографии показана катушка в полный рост.

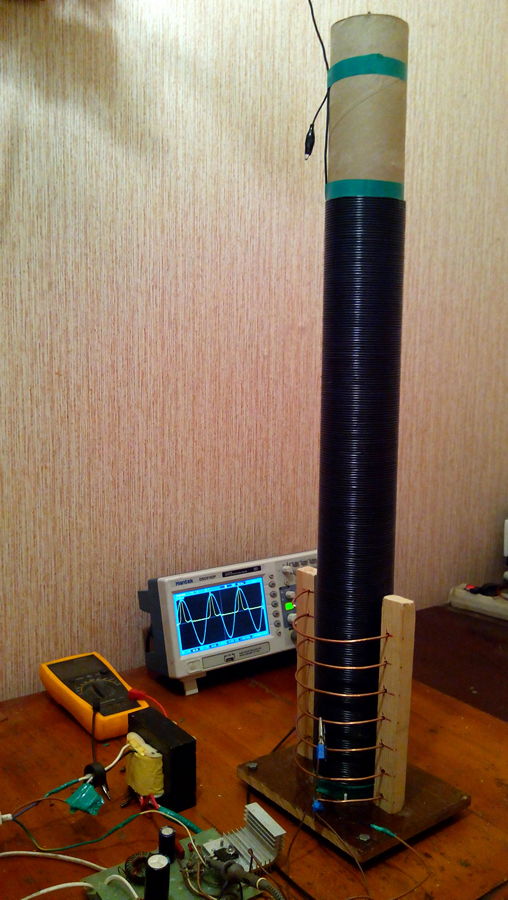

Виден трансформатор питающий, схема управления на плате и сама катушка, сверху на картонной трубе в воздухе щуп осциллографа, показывает напряжение, голубой график, желтый канал на индукторе подключен.
На входе питающего трансформатора видно ферритовое кольцо, оно с трансформатором было, поэтому оставил его, не помешает, чтобы в сеть меньше гармоник выкидывать. Изолентой рядом замотан предохранитель на входе трансформатора, тоже на всякий случай, для защиты, хотя есть еще один предохранитель после трансформатора, стоит 2А т.к. при зарядке конденсатора токи приличные, меньше если ставить, то может перегорать.
Подстроечный потенциометр «3,3 кОм» на последнем фото не виден, на первом он под щупом находится. Ток во вторичной катушке идет почти в фазе с напряжением. При росте плюсового напряжения на конце катушке идут позитроны в конец катушки, при уменьшении положительного напряжения в катушке идут электроны в том же направлении, только таким образом можно объяснить совпадение фазы тока и напряжения. Возикает вопрос, если мы имеем совпадение тока и напряжения в катушке, но в то же время видим остаточные колебания (если прервать генерацию) и возникает вопрос откуда «хвост» берётся!? На мой взгляд, энергия в данном случае, когда ток нулевой сохраняется в бифилярном магнитном поле катушки (в ёмкости собственной катушки) и поэтому видим колебания остаточные и сложение получаем, усиление, подобному обычному резонансу!
При правильной настройке катушки получаем свечение неонки или газоразрядной трубки в поле, но при этом нет совершенно дуги и стриммеров, как это обычно бывает у качера или катушки Тесла, даже при поднесении отвертки к верхнему выводу катушки возникает искара не большая с расстояния не более1..2 мм. На верху ВВ обмотки нет емкости накопительной, считаю, что для получения холодного электричества внешняя емкость снижает излучение и делает волну обычной.
Насчет применения поля катушки тоже вопрос открытый, вода повышает кислотность с 7,2 до 6,9 единиц, примерно за 15..20 минут, но это не мои измерения, ручаться не буду. Но если это так, то вода повышает биологическую активность, возможно, что тело в поле таким же образом реагирует на холодное поле. Но в любом случае, уверен, что холодное поле менее вредно, чем обычное электронное, в виду свойства холодности или безынерционности, т.к. происходит наполнение среды (диэлектрика) энергией, без ярко выраженных инерционных эффектов (нагрева, локального повреждения). Хотя если есть заземленный проводник, то в месте касания происходит нагрев, возникает электронный ток, так, если поверхность касания не большая ощущается сильный нагрев в точке касания, нгрев и запах гари.
В поле данной катушки начинает сбоить проводная клавиатура от компьютера с растояния 3 метров. Т.е. волны несут заряд, не сбалансированы, поэтому воздействовать на тело долго не желательно.
Система интересна в плане изучения свойств безынерционного поля. Ниже видео на данную тему, которые нашел в интернете
Мои опыт и практика подтверждают данные опыты. А приведенная схема и описание настройки, думаю, позволит повторить другим данную схему. Если смотреть на видео, то заметно, что катушку можно сделать меньше по размерам на эмалированном проводе. Эффективность системы, на мой взгляд, стоит проверять по отсутствию стриммеров и дуги на конце катушки и свечения неонки в поле катушки, если есть стриммеры, значит присутствует горячий ток или электронный (инерционный) при подкачке, если при поднесении отвертки искра возникает с расстояния не более чем 1..2 мм при питании около в схеме 20 В и при горении неонки в поле катушки с 10-20 см (или газоразрядной лампы), значит вы получили холодное поле и электричество, при этом транзистор в схеме управления перестает сильно нагреваться, при наличии хорошего заземения, естественно.
Нужно быть осторожным при эксплуатации данной схемы, если схема настроена не качественно, то прикасание или приближение к катушке может прервать генерацию и создавать сильный нагрев транзистора, вплоть до возгорания, поэтому не рекомендую оставлять без присмотра.
