Плеер Sony NWZ-B162F

Попался в руки старенький мп3 плеер от тёти Сони, в виде usb- брелка, без претензий на супер звук, зато удобный, чем и нравится, особенно быстрой зарядкой, хорошим аккумулятором, со временем который не деградирует, да и звук, на мой слух будет получше встроенных звуковых карт в компьютере и большинства телефонов!
Сначала посмотрю осциллографом синус на максимлаьном уровне громкости, сопротивление нагрузки взял 30 Ом, т.е. приближено к наушникам 32 Ом.

К слову, громкости хвататает даже на наушники Axelvox HD271, которым нужно в пике чуть ниже 600 мВ, тут как видим как раз, чуть даже выше. Мощность считаем через действенное значение напряжение, т.е. пиковое значение делим на корень из двух, получаем значение 450 мВ примерно, а значит мощность получаемая на 30 Ом получается 6, 8 мВт. В притык для больших наушников, для пробковых хватит для большинства.
Ниже показана импульсная характеристика, тоже на нагрузке 30 Ом, на максимлаьной громкости.

Видим фаза сигнала инвертирована, вид импульса стандартный или около этого. И ниже график для меандра так же на максимлаьной громкости, на нагрузке 30 Ом.

Видим, что график красивый, без клипинга, без резких ограничений выше полочки, что определенно хорошо, не будет на плохих записях (на сборниках обычно, записанных с максимальным уровнем) давать искажения. На пике мы видим не большое ограничение, сглаживание импульса, что совершенно нормально, главное без резких ограничений.
Проведу измерения параметром с помощью внешней карты Asus Xonar D1, выход плеера на максимум выставил, ниже полученные результаты.

Как видим все очень хорошо, измерение проводил на мп3 файле, так плеер не понимает wav, только mp3. Второе измерение проведено с включенной функцией усиления басов, поэтому АЧХ меняется, ниже на графике это покаазно.

Как видим, при включении басов НЧ усиливаются, а СЧ и ВЧ опускаются, чтобы не перегрузить выход. Видим змейку на АЧХ, такая змейка дает обычно более живое звучание, за счет гармоник, поэтому Сони часто её используют в плеерах.
Ниже показан график для гармонических искажений.

Тут все хорошо, видим на ВЧ всплеск, но это похоже АЦП карты по питанию проходит, поэтому реальные искажения должны быть ещё ниже. В целом отличный ЦАП- брелок, для своей цены и размера и главное до сих пор работает, ему уже лет 10 точно))) Ничего плохого не могу сказать по этому аппарату, Сони молодцы, дешево, сердито, качественно и очень удобно… И по шумам 90 дБ для переносной техники достойно, даже на пробках шум не слышен обычно.

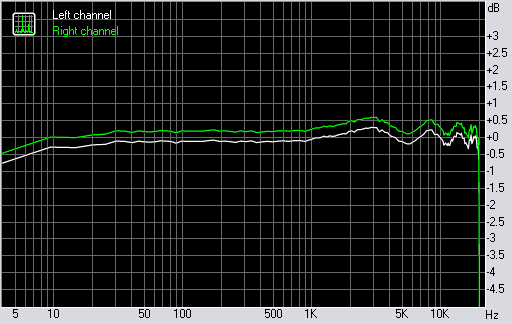

Нашел старые измерения (2013 год), данный плеер на нагрузку наушники Sennheiser HD 515, очень не плохо держит нагрузку и ниже график АЧХ, каналы различаются по уровню из-за измерений, проводил на карте E-MU Tracker Pre, где каналы в ручную выставляются, отсюда дисбаланс.
