Про осциллографы
Давно не смотрел, что нового, решил проверить, что изменилось и главное сколько стоит подходящий осциллограф для опытов с катушками (БТГ строительство). Где требуются параметры: частота пропускания до 100 МГц желательно, можно 50 МГц, но лучше иметь запас. Необходимо иметь два канала, чтобы наблюдать ток и напряжение и пр. Нужен сброс осциллограмм в компьютер, это обязательно, чтобы опыты сохранять и анализировать. Ну и цена важна, естественно, от неё и отталкиваемся, чтобы получить за минимум максимум возможностей. Ну и удобства, надежность, конечно.

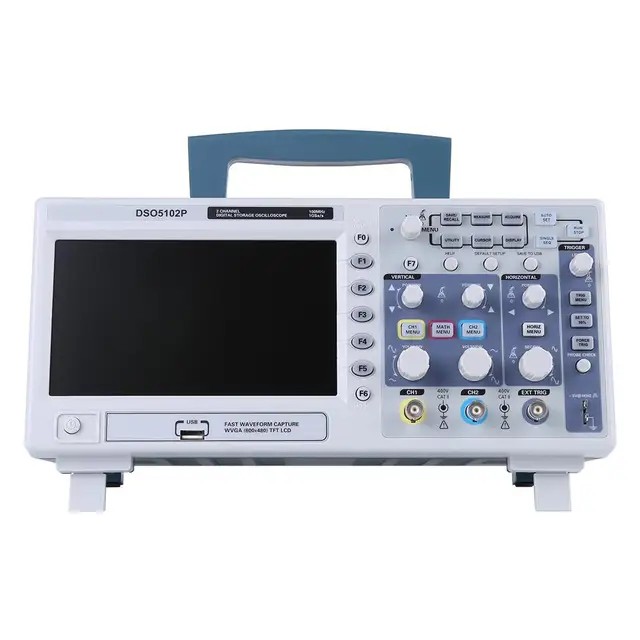

У меня дома трудится старичок Hantek DSO5102P (показан на первом рисунке) с такими основными параметрами: 2 канала, 100 МГц, частота выборки 1 Гвыб/c, размер буфера 40 КБ, сохранение файлов на флешку, цена сегодня около 27…30 т.р. И его для опытов полностью достаточно, поэтому от него буду отталкиваться.
Из подобных настольных моделей ему на замену сегодня особо нового лучше ничего не придумали, хотя вариантов других фирм достаточно, но есть новая модель от того же Hantek DSO2D15, с теми же параметрами, плюс есть встроенный генератор, при этом цена в районе 16…19 т.р., т.е. почти в два раза дешевле! Он показан на втором рисунке. Как по мне не плохая замена, есть небольшие упрощения, нет вентилятора, но в целом даже корпус похож и при желании вентилятор можно самому встроить. Как стационар вариант достойный, отработанная схема, исправленная и отлаженная со временем.

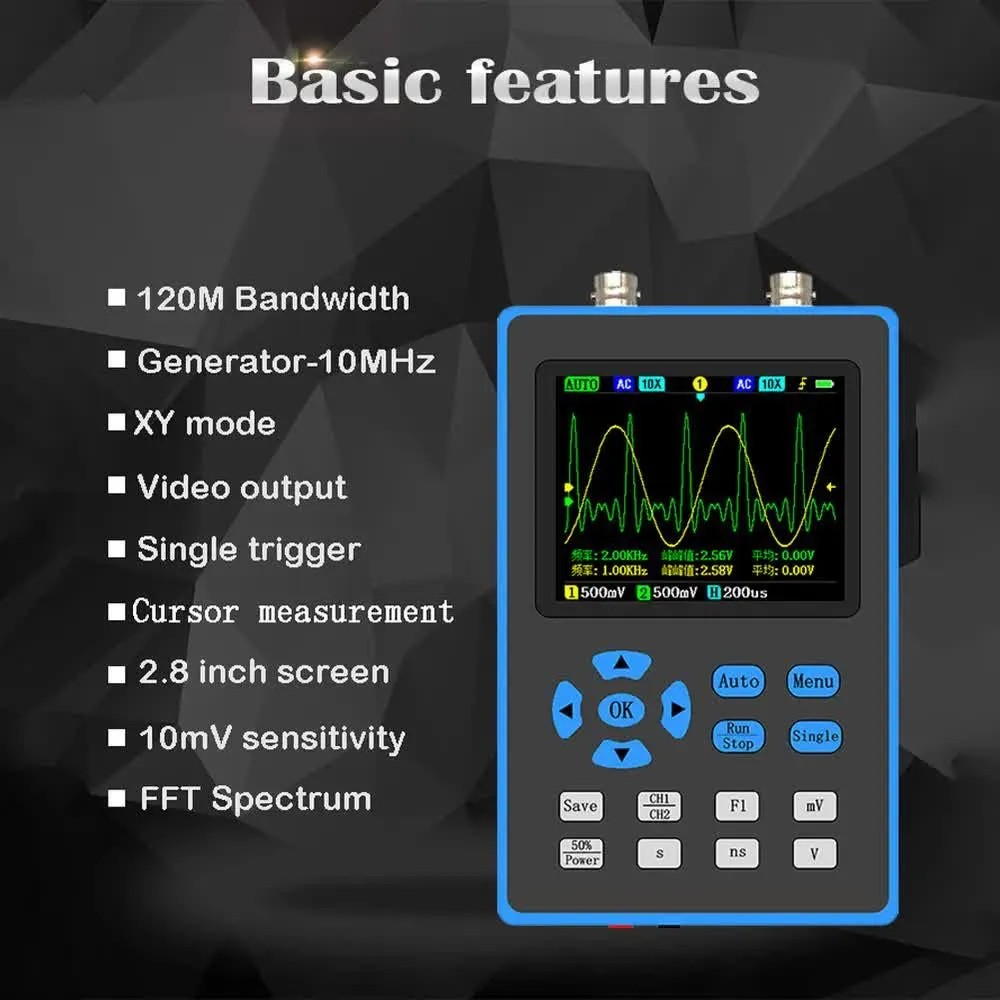

Если смотреть в сторону еще более дешевых моделей и переносных, то попался вариант ZEEWEII DSO2512G с ценой 6…9 т.р. на Алике, он показан на 3 фото. Частота пропускания 120МГц на один канал или 60 МГц на 2 канала, но нужно учитывать, что количество выборок у него 500 Квыб/c, т.е. в два раза меньше, чем у Хантека настольного. Но все равно он свои параметры должен с такой частотой выборки обеспечивать. Даже 60МГц для карманного аппарата это прекрасно. Есть так же встроенный генератор сигналов. Глубина памяти на канал 128 Кб, даже больше чем у Hantek, хотя мне и старого хватает.

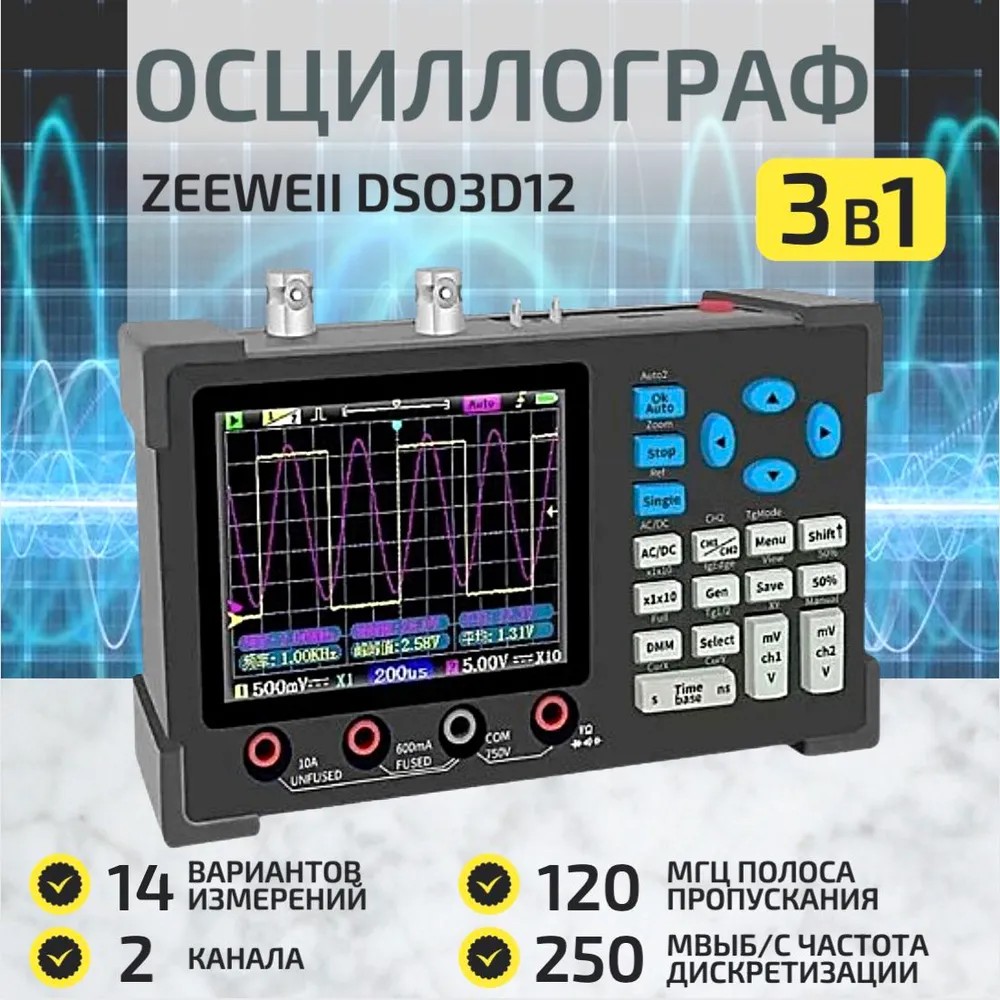

В общем посмотрел отзывы в интернете и обзоры удачный из бюджетных моделей. Плюс есть аккумулятор, графики скидывает в компьютер через usb кабель, т.е. все по взрослому. За эти деньги, я думаю аппарат достойный. Есть вариант чуть побольше от этого же производителя ZEEWEII DSO3D12 (рис.4), так же есть генератор сигналов, плюс встроенный качественный мультиметр! Единственный минус, частота выборок еще в два раза меньше 250 МВыб/с, хотя для 120 МГц этого вполне достаточно, так как требуется 240 МВыб/c. В общем тоже вариант удачный, есть встроенный аккумулятор, по размеру он уже средний между настольным и переносным аппаратом, за эти деньги то что надо. Есть мультиметр, как понял, встроенный.

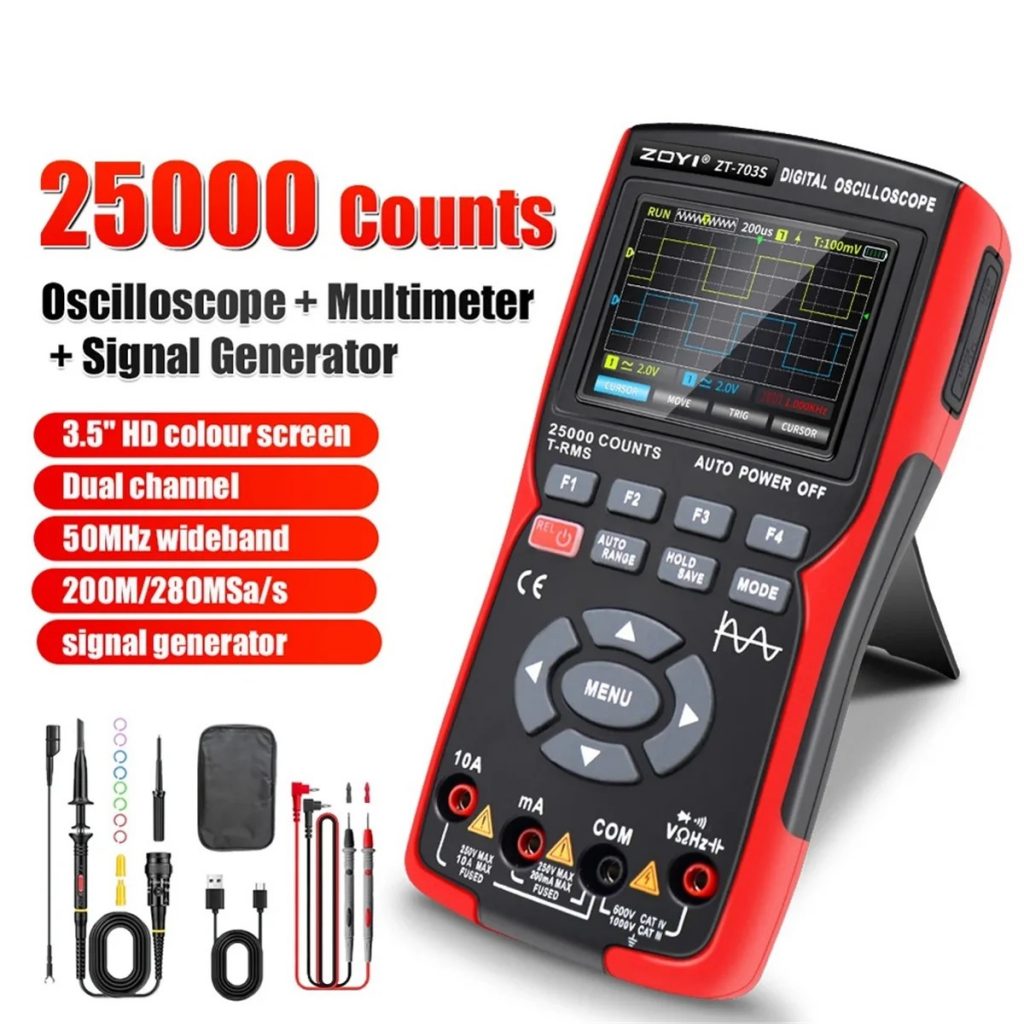

И еще один вариант хвалят, это модель ZOYI ZT703S, показан на рис.5, частоту обещают 50 МГц, на практике пишут меньше получается в районе 20 МГц, но зато компактный, есть генератор, измеритель емкости и мультиметр, удобен в работе. Цена при этом достойная 6400 руб. примерно на Алике сегодня.
Вот такие варианты на сегодня, не сказать, что все поменялось радикально, но цена упала за те же параметры, переносные аппараты уже почти как взрослые, прогресс не стоит на месте. Жаль, что только в обществе рост технологий не дает прорыва в открытиях)))
