Бифилярная система Тесла

Для опыта использовалась бифилярная катушка Тесла, которая мотается двумя проводами, расположенными рядом и соединенные последовательно. В результате такая катушка обладает индуктивностью, как обычная катушка, но так же имеет повышенную собственную емкость, в результате чего, разогнав ток от источника и оборвав его, как показано на схеме на рисунке 1.

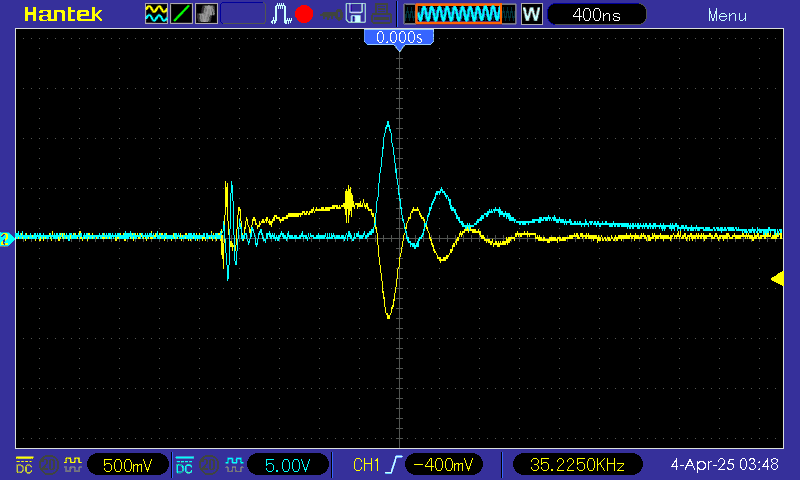

Получим при отключении транзистора на омической нагрузке однонаправленные затухающие импульсы напряжения, где задействуется энергия стоячей волны, где происходит качественное усиление энергии, как говорил Тесла (не количественное), за счет формирования импульса в высоту и сокращения его в длину. На рисунке 2 показан этот импульс на голубом графике, где так же видно после импульса возникает обычный (линейный) ток, который поддерживает катушка, который накопила катушка при зарядке от источника питания, когда транзистор был открыт. Этот линейный ток забирает накопленную энергию катушки.

Такая система позволяет использовать накопленную энергию для повышения энергии в импульсе на омическую нагрузку, такую систему Тесла использовал в своих конденсаторах, где индуктивность обкладок была сделана максимальная за счет подключения и в итоге при разрядке такого конденсатора должен получаться подобный график, где сначала возникает стоячая волна в затухающих однонаправленных вибрациях, за счет чего энергия усиливалась, без забора энергии конденсатора, а затем идет обычный разрядный ток, от накопленной энергии в емкости, который разряжает конденсатор.

Данный опыт показывает, что бифилярная система Тесла действительно работает, хотя, по эффективности, конечно, бифилярная катушка дает не много энергии ввиду меньшей емкости катушки, в отличии от конденсатора Тесла. Но характер процессов должен быть идентичный. Такая система работает на омическую нагрузку для получения нагрева, для зарядки емкости в таком виде использоваться не может, поскольку усиление имеет качественную, не количественную форму. Для зарядки конденсаторов необходимо реализовать усилитель тока, чего данная схема в таком виде не обеспечивает. Поэтому при работе на емкостную или индуктивную нагрузку данная система не эффективна.

В приложенном pdf документе приведены опыты, где исследовался бифиляр Тесла, на основании чего были сделаны данные выводы.
