Опыт с катушками Д. Смита

Проверяется система Д. Смита. Для опыта взял две однослойные катушки внутренним диаметром намотки 4 см, эмалированного провода, сечением 1,7 мм, каждая катушка 18 витков, без каркаса, намотанные виток к витку, за счет изоленты только лишь сцепленные, двух местах, по диаметру. Катушки соединены последовательно. Смысл зарядить С2 от источника питания через транзистор, который открывается импульсно, заряжая С1 и настроен в резонанс с колебательным контуром (L1+L2)C1. Источник питания на холостом ходу дает ровно 10 В.

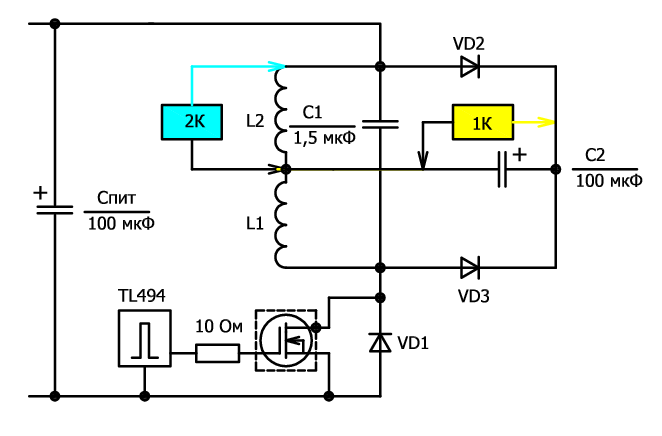

Рис1_Система Смита с однослойными катушками — Рис.1

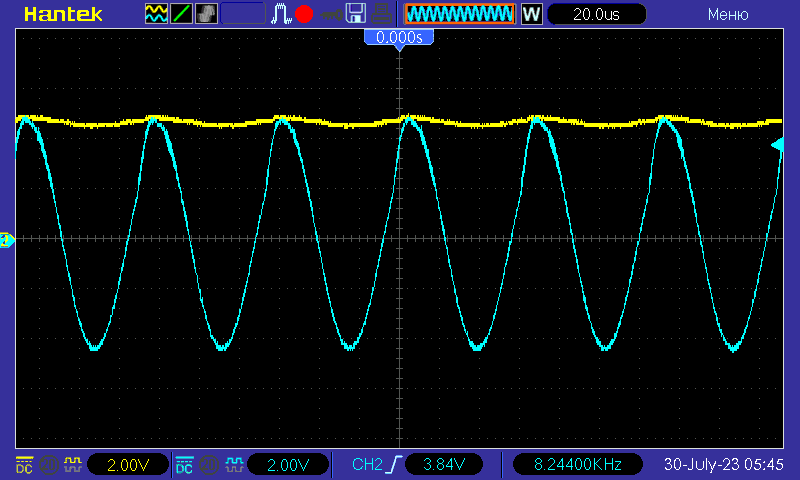

Рис2_Система Смита с однослойными катушками — Рис.2.

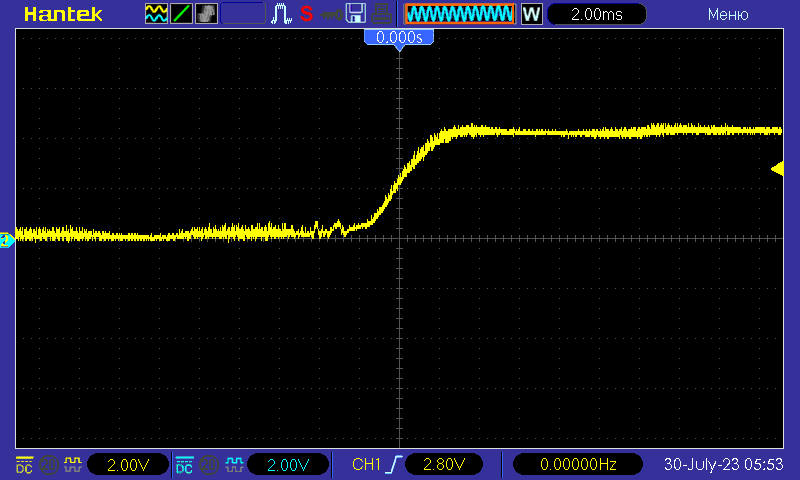

Видим синус в контуре, который заряжает С2, зарядка идет до пиковых значений синуса. На следующей осциллограмме показано как быстро заряжается емкость С2 по времени.

Рис3_Система Смита с однослойными катушками — Рис.3.

Теперь посмотрим второе плечо, напряжение на катушке L1.

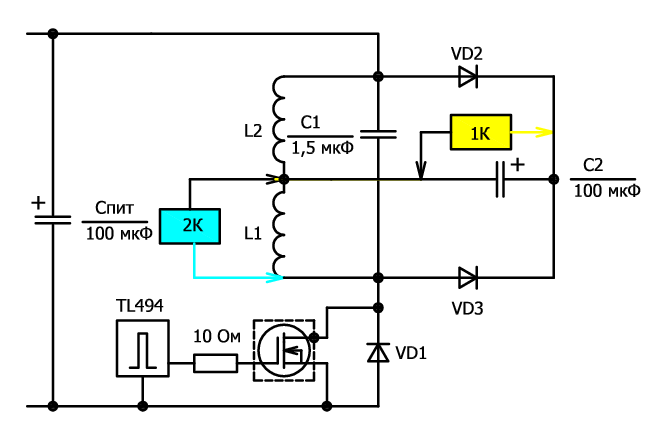

Рис4_Система Смита с однослойными катушками — Рис.4.

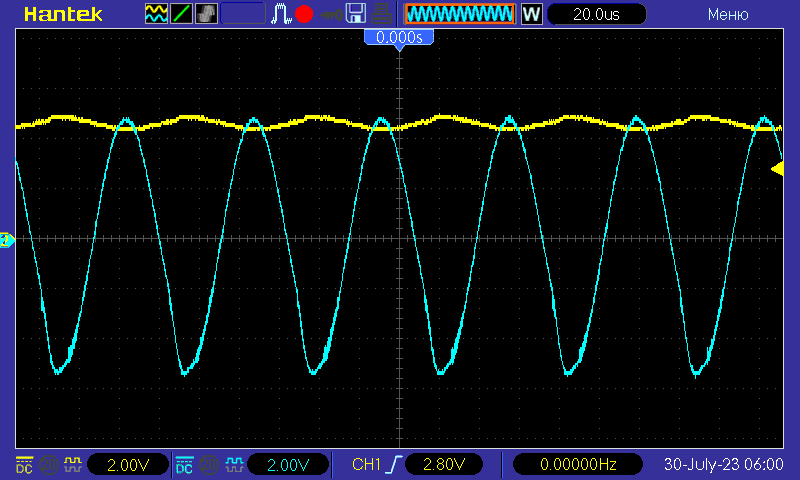

Рис5_1_Система Смита с однослойными катушками

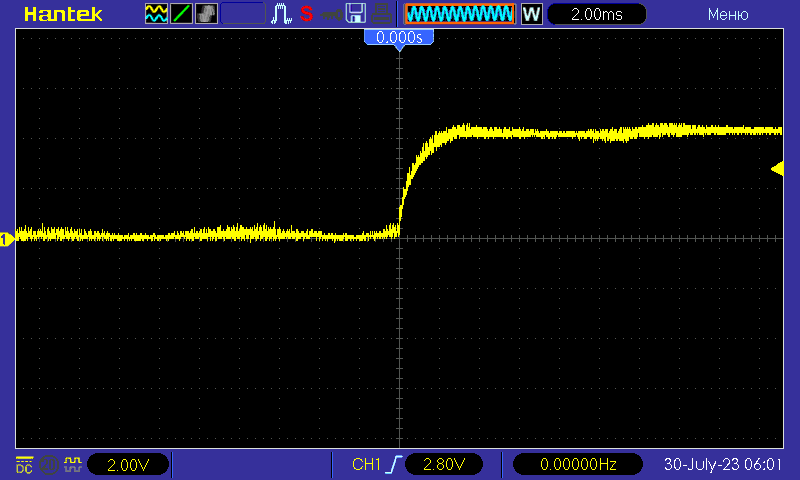

Рис5_2_Система Смита с однослойными катушками — Рис.5.

Как видим примерно тоже самое всё, т.е. контур оказывается сбалансирован, плечи L1 и L2 имеют равные значения по величине примерно. Небольшая разница в скорости зарядки связана с источником питания, который просаживается под нагрузкой и когда синусоида в питании на подъеме имеем более выструю скорость зарядки С2.

Попробую схему как она в чистом виде у Д. Смита, с конденсатором в одном плече.

Рис6_Система Смита с однослойными катушками — Рис.6.

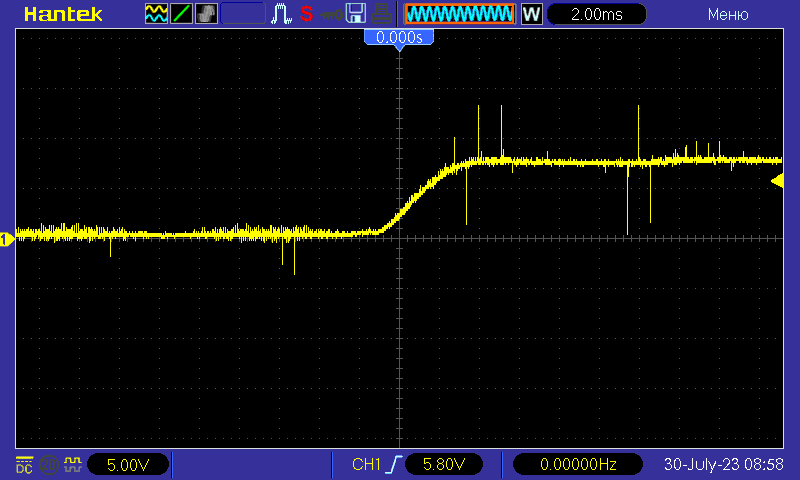

Рис7_Система Смита с однослойными катушками — Рис.7.

Как видим по времени зарядка идёт примерно также, но напряжение на С2 получается больше в два раза примерно, как и должно быть. Т.е. от конфигурации катушек скорость зарядки не меняется, что говорит о том, что выполняется закон сохранения энергии в обоих случаях (даже не обязательно проводить измерения мощности), ничего избыточного схема не генерирует, несмотря на то, что однослойные катушки используются, т.е. имеют волновой эффект, что и хотел проверить в этом опыте.

Т.е. система Д. Смита, сами катушки при зарядке С2 ничего не добавляют, энергию не генерируют. Очевидно, что схема на рис. 6 более подходит для работы, т.к. дает большее напряжение, возможно, у Д. Смита емкость С1 необычная (спецзаказ), с максимальной индуктивностью, чтобы усиливать энергию в импульсе при зарядке С2, а так же энергия генерируется неонником и резонансами в катушках. При этом второе плечо, катушка L1, работая противовесом или отражателем для второй катушки, которая без конденсатора на резонансе повышает эффективность, за счет уменьшения обратного влияния на первичный контур, если память не изменяет, по опытам так было. Второе плечо нужно для повышения эффективности системы, а два диода для сбалансированности плеч, т.к создают равную емкость.

Вывод: система катушек при зарядке С2 от С1 не играет никакой роли, т.е. энергию не генерирует.
