Порядок работы магнитных полей в катушке

Для начала рассмотрим самый распространённый вариант, когда мы подаем относительно низкую частоту источника в катушку. Низкая частота означает, что частота (f) источника (Е) ниже естественного резонанса катушки четверть волны (l/4), что показано ниже на рисунке.

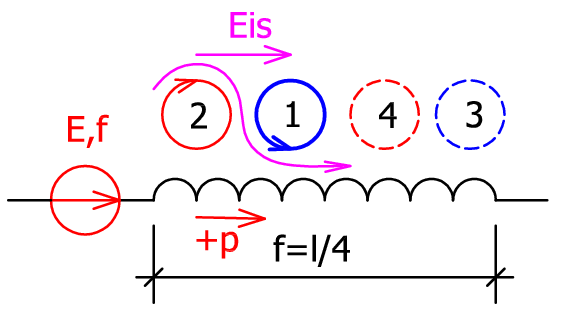

Подавая электрическое поле от источника (E) мы расщепляем электронно-позитронные пары в проводнике, противоположный заряд отталкивается, тем самым выталкивает электрическое поле из проводника, где на границе сред (изменение плотности) меняется скорость потока, поэтому возникает отражение и завихрение в вихревой поток, что обозначено на рис.1 цифрой 1. Это магнитное поле генерирует положительный электрический поток, т.е. двигает электроны, на рисунке обозначены (-е).

Но тут же сзади закручивается обратный поток, отрицательной или разряженной природы (2), который генерирует отрицательное электрическое поле и двигает позитроны в ту же сторону (на рис.1 не показано), что электроны, т.е. в сторону источника. Противоположное поле всегда возникает в плотной среде, так как в плотной среде уплотнение создает тут же рядом разряжение. Но при этом потребления в источнике не возникает, т.к. такой ток сбалансирован, привычного нам тока еще нет.

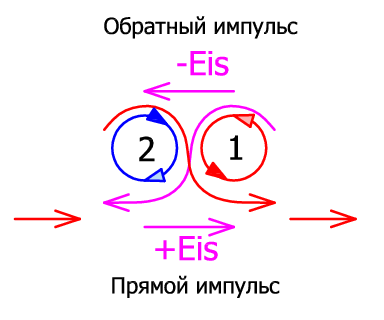

Впереди образовавшееся поле генерирует подобно новое поле(3) и (4), таким образом напряжение распространяется вдоль обмотки. Причем, поскольку поле сбалансировано, то и эдс самоиндукцииили реакция среды (Eis)скомпенсирована, эдс меняет направление с обратного на прямое, таким образом импульс копируется и распространяется вдоль линии. Энергия работает по восьмерке, как ниже показано по рисунку.

После того как поле распространилось вдоль катушки линии начинает побеждать прямое магнитное поле, т.е. то которое образовалось первым, поэтому позитронный ток ослабляется, а электронный усиливается, что на рис. 1 покзано. Возникает соответственно встречная нескомпенсированная эдс (Eis). Возникает то, что мы называем магнитным полем или током, что есть обычный вихрь в эфире, подобный вихрю торнадо в атмосфере.

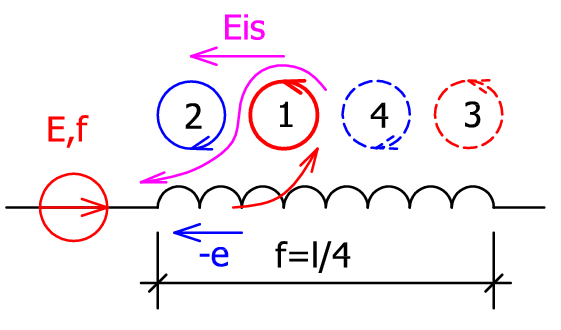

Если мы начнем ток тормозить, то получим следующую картину

При реверсе обратное поле начинает доминировать, т.е. позитронное и двигает позитроны в источник, что соединяет ушедшие электроны и позитроны вместе в пары, а на конце катушке эдс (Eis) создает напряжение, смещая заряды вдоль линии. Из этого следует, что потребление в источнике создают не заряды, а эдс, так как заряды всегда компенируются! И как видим при ускорении тока двигаются электроны, потом позитроны. по шунту они будут выглядеть одинаково, перескок магнитного поля возникает для нас мгновенно, во время смены полярности эдс катушки.

Рассмотрим случай, когда источник более быстрый, чем естественная частота резонанса катушки (l/4 волны). В этом случае поле выталкивается из проводника, подобно тому как на берегу моря возникает обратный захлёст сверху.

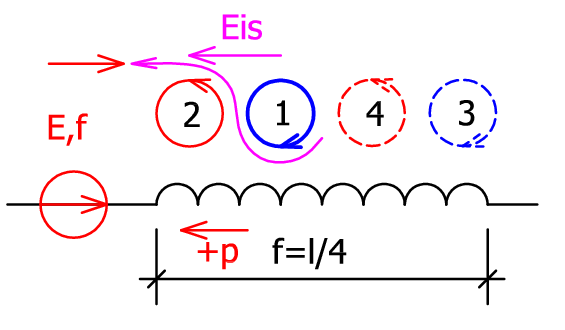

В этом случае сначала формируется позитронное поле (1), а затем электронное (2). Спереди опять формируются подобные поля (3) и (4). распространение импульса происходит подобным образом, как на рис.2, где энергия так же бегает по восьмёрке. Такой порядок полей необходим, чтобы останавливать быстрое воздействие (относительно более НЧ катушки), по сути такая система разворачивает энергию источника против себя, т.е. реализует ПОС (положительную обратную связь). После того как поле распространилось вдоль линии или катушки побеждает позитронное поле, которое первое образовалось, т.е. возникает позитронный ток, двигающий позитроны встречно источнику, на рис.3 показаны (+p). Этот ток встречный и по природе он обратный электронному! По шунту если мы будем смотреть, то увидим тоже самое, как и электронный ток. В источнике питания такой ток создает при ускорении эдс направленную в прямом направлении, поэтому разряжает источник.

Этот позитронный встречный ток часто возникает в схемах, например, если мы запитаем обычную катушку, намотанную в навал и будем коммутировать источник питания короткими импульсами через ВЧ транзистор, например мощный MOSFET (полевой транзистор), то увидим, что ток после закрытия транзистора идет как не в чём не бывало, он проходит через обратный защитный диод транзистора (встроенный или технологический). Поэтому прерывание транзистора этот ток не прекращает. Позитронный встречный ток открывает обратный диод и идет против источника, т.е. среда или эфир его двигают на самом деле, а не источник, впрочем как и электронный ток, должен так же аналогично двигаться эфиром.

В обычных схемах этот обратный позитронный ток вызывает ВЧ колебания при резкой коммутации источника и катушки. И обычно после колебаниц затухающих возникает электронный ток.

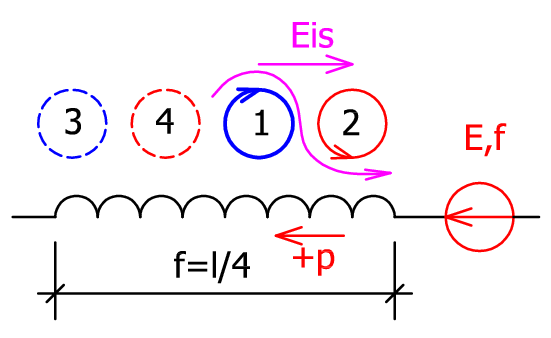

При торможении позитронный ток ведет себя как показано ниже на рисунке.

Мы видим, что меняется магнитное поле, доминирует электронное поле и возникает эдс направленная в прямом направлении, создающая напряжение на конце катушки. А в источнике идущие электроны компенсируют ушедшие ранее позитроны… Проходя через источник такой ток так же разряжает источник, т.е. эдс, возникающая при прохождении в источнике направлена встречно (ускорение в диэлектрике конденсатора или катушке).

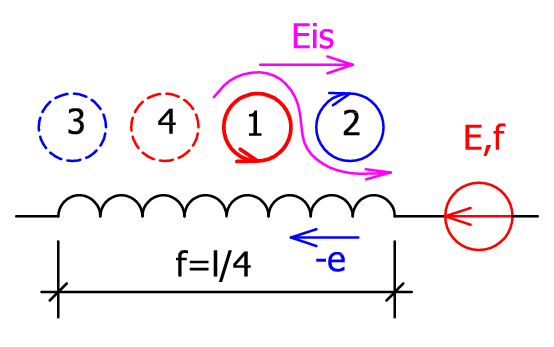

Но есть ещё два варианта, если источник мощный, быстрый, то при разгоне тока формируется ударная волна, как показано ниже на рисунке.

В этому случае эдс направлена в прямом направлении и заряжает источник, рекуперирует энергию, которую источник затратил до разгона до обычной волны. Так же ударный ток может возникать в спиральных катушках, где создаются условия, когда обратная эдс при ускорении тока в катушке разворачивается в прямом направлении, идет в сторону меньшего сопротивления.

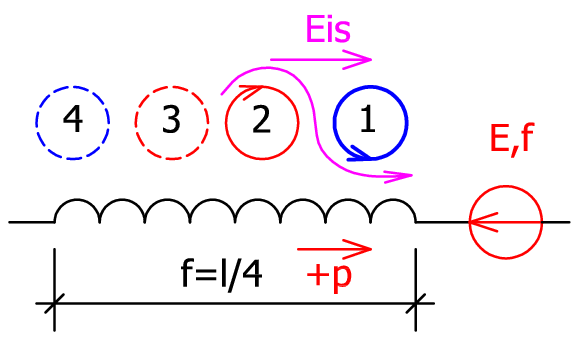

Но бывает так же подобный случай и в случае торможения, когда катушка накопила много энергии и при торможении энергия в магнитном поле остается, тогда так же возникает позитронный ток, как показано на рисунке ниже.

В этом случае энергия отскакивает и создает позитронное поле, котрое двигает позитроны в прямом направлении, такой ток заряжает источник, т.к. эдс позитронного тока при прохождении источника направлена в прямом направлении.

Как видим, в катушке текут попеременно электронные и позитронные токи, поэтому движение зарядов на источник никак не действует, а влияние оказывает эдс от проходящего импульса через источник и направление эдс определяет потребление энергии источника или рекуперацию. Чтобы возник ударный режим необходимо превышать скорость обычной волны, вероятно необходимо как минимум кратную трем частоту, в этом случае обратная реакция катушки не сможет оказать воздействие на источник и прямая сила победит. Поэтому в природе между этажами используется кратность частот равная трём, где верхний этаж более ВЧ, естественно.
